Изготовление макета производственного комплекса "ЗапСибНефтеХим" в г.Тобольск.

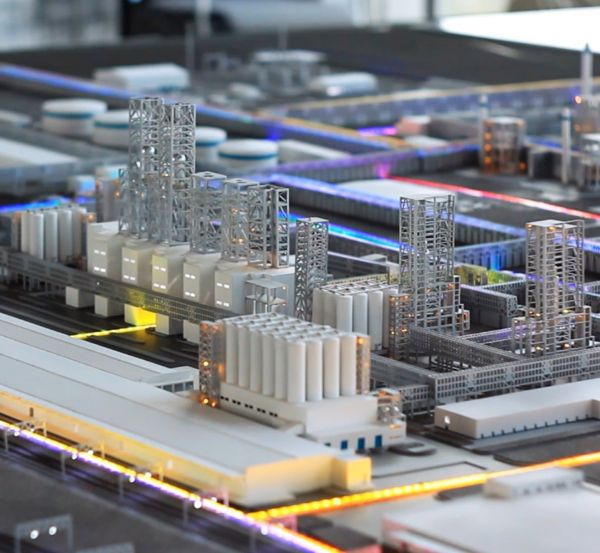

В 2014-2015 годах макетная мастерская "Бэст макет" работала над промышленным макетом "Производственный комплекс "ЗапСибНефтеХим" в г.Тобольск". Работа над проектом была сложной и интенсивной, в процессе были разработаны и открыты совершенно новые технологии в макетировании. Этот проект занимает очень важное место в портфолио нашей макетной мастерской и мы считаем важным показать процесс создания этого макета.Макет выполнен в масштабе 1:600 , его размер 5:3 метра. Состоит из 4 фрагментов, снабжен 35 режимами подсветки.
В самом начале работы над созданием макета мы сделали чертеж будущего архитектурного макета в масштабе 1:600.
Для макета была изготовлена сборно-разборная конструкция, представляющая из себя каркас будущей тумбы для макета.
Работа над объектами завода. С помощью пластиковых и латунных трубок специалисты макетной мастерской Москвы и Санкт-Петербурга изготовили масштабные бочки. На лазерном станке были вырезаны детали толщиной 1 мм, начинается сборка первой партии объектов завода.
После этого из деталей, вырезанных из полистирола толщиной 1 мм., было собрано и окрашено несколько типов эстакад. Для подсветки сложных конструкций были использованы smd-диоды жёлтого свечения, а для подсветки зданий - светодиодные ленты.
По заданию необходимо было показать разными цветами подсветки 20 маршрутов движения сырья по производству. Столько цветов не бывает, но мы нашли решение: оклеивать светодиодную ленту разноцветными тонирующими пленками. Заказчик согласился с нашим решением, но попросил поднять световоды из ландшафта так, чтобы они оказались внутри эстакад.
Для удобства монтажа световодов на макет были внесены некоторые изменения в конструкцию всех 4 подмакетников (они изготовлены из бруса и фанеры) - в местах прохождения световодов были сделаны небольшие пазы. После этого для дальнейшего изготовления архитектурного макета мы вырезали на лазерном станке детали для ландшафта из рулонного покрытия, имитирующего траву и полистирола толщиной 1 мм. Началась работа по созданию ландшафта. Следом за ландшафтом пошла установка светодиодов на макет.
Далее были изготовлены световоды, определяющие границы основных зон завода. Были использованы вырезанные на лазерном станке полоски из орг. стекла определенной формы толщиной 5мм. После этого была произведена установка светодиодов. Теперь полным ходом пошла установка всех объектов на макет.
После этого мы установили ранее изготовленные эстакады на макет. Теперь один из самых сложных этапов-подключение подсветки (20 отдельно включающихся маршрутов, 5 отдельных границ завода, 5 отдельных групп объектов завода, подсветка ж/д путей). Пульт управления макетом был собран из орг. стекла. Перед отправкой макета заказчику была произведена сборка всего макета, чтобы проверить всю конструкцию.
Через некоторое время мы снова полетели монтировать макет на новое место - в фойе административного здания завода. Монтаж успешно завершен!
Проверив макет, мы составили производственную группу и отправили ее собирать проект уже на территории заказчика. В 2015 году началось строительство смотровой площадки. Мы снова собираем команду в командировку и едем собирать макет на новой смотровой площадке. Успешно привезли и смонтировали макет на смотровой площадке нового строящегося завода "ЗапСибНефтеХим".
Макет готов к демонстрации!
Посмотреть работу можно в портфолио нашей макетной мастерской в разделе промышленные макеты.
